Dans un système de montage photovoltaïque complet, les pinces et les rails sont des composants essentiels.

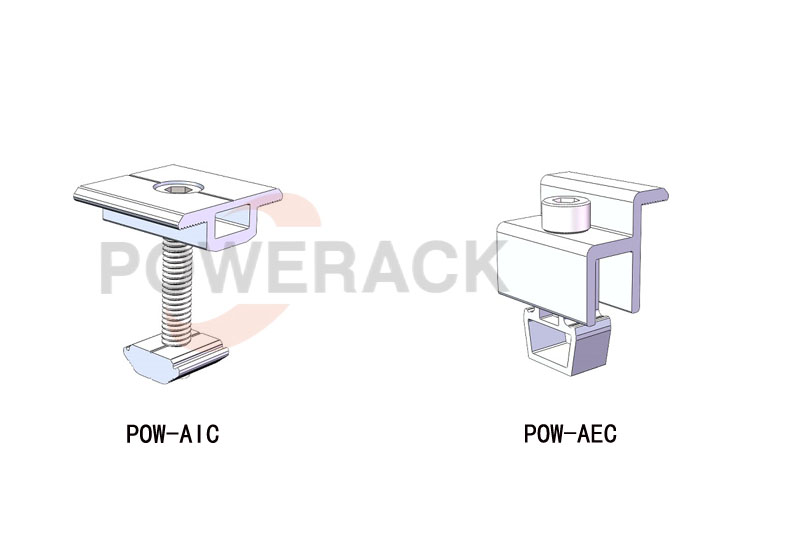

Pinces PVComposants de verrouillage pour la fixation des panneaux solaires

Les fixations photovoltaïques sont des composants matériels utilisés directement pour fixer et attacher les modules solaires. Ce sont les composants les plus basiques et les plus utilisés dans les centrales solaires, et ils se divisent principalement en deux types : milieupinces et finpinces. MilieuLes pinces sont les éléments de connexion communs à deux panneaux solaires, tandis que finLes pinces sont les composants utilisés sur les bords extérieurs d'un réseau pour fixer les modules individuels.

Les fixations sont généralement fabriquées en alliage d'aluminium par extrusion monobloc, avec des surfaces traitées par anodisation pour une résistance accrue à la corrosion, une grande robustesse et une excellente tenue à la déformation. Au sein du système de montage, elles assurent le verrouillage latéral des modules, fixant solidement les cadres des panneaux photovoltaïques et empêchant tout déplacement ou désalignement en cas de vents violents ou de vibrations.

Du point de vue de l'installation, des fixations de qualité permettent un jeu de dilatation suffisant. Les panneaux photovoltaïques subissant une dilatation et une contraction thermiques dues aux variations de température, des fixations adaptées ne les bloquent pas de manière rigide. Elles assurent plutôt une fixation sûre tout en autorisant la dilatation, évitant ainsi les fissures cachées et les défaillances des panneaux causées par une compression prolongée. Les fixations fines et de mauvaise qualité sont susceptibles de se casser et de glisser, ce qui en fait l'une des principales causes du détachement des panneaux photovoltaïques par grand vent.

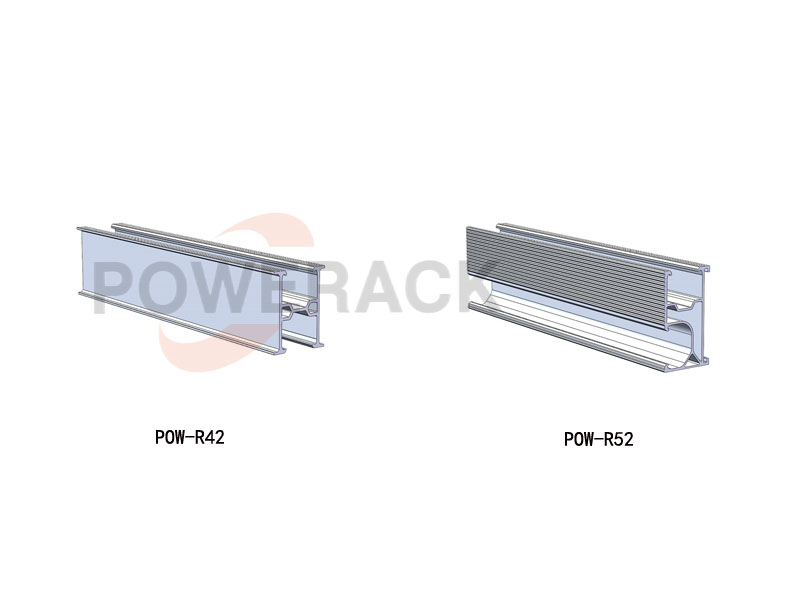

Rails PV: Les poutres principales porteuses du système de montage

Solaire rmaux Les rails servent de rails porteurs horizontaux à un système de montage photovoltaïque, constituant ainsi la structure porteuse principale de l'ensemble. Ils sont généralement installés au-dessus des poteaux verticaux et des poutres diagonales, et tous les modules photovoltaïques sont disposés dessus. Les rails sont les éléments de liaison essentiels entre la structure de montage et les panneaux photovoltaïques.

La plupart des rails disponibles sur le marché sont fabriqués en alliage d'aluminium 6063-T5 et présentent une section transversale rainurée, permettant le coulissement des boulons pour un ajustement précis et l'installation de modules photovoltaïques de différentes tailles. Comparés aux profilés standards, les rails photovoltaïques spécialisés offrent une résistance à la flexion supérieure et une répartition uniforme de la charge. Ils répartissent efficacement le poids des panneaux photovoltaïques ainsi que les charges dues au vent et à la neige, réduisant ainsi les contraintes localisées sur la toiture. De ce fait, ils sont particulièrement adaptés aux installations présentant une capacité portante limitée, comme les toitures anciennes et les toitures en tuiles rurales.

De plus, la planéité des rails influe directement sur l'esthétique de l'installation photovoltaïque. Les rails standardisés permettent un contrôle précis de l'espacement des modules et des angles d'installation. Associés à des supports de fixation pour une exposition optimale au soleil, ils minimisent les pertes dues à l'ombrage et améliorent indirectement le rendement global de la centrale solaire. Par ailleurs, la structure rainurée des rails facilite l'évacuation rapide de l'eau et des débris, réduisant ainsi les risques de corrosion liés à l'accumulation d'eau.

Que ce soit pour des systèmes photovoltaïques distribués ou des installations commerciales et industrielles sur toiture, assurer la qualité de PV composants de montageest essentiel pour améliorer la résistance au vent, la résistance à la corrosion et la capacité de charge du système, garantissant ainsi 25 ans de fonctionnement stable.

Si vous souhaitez en savoir plus sur les différentes solutions de montage et les spécifications des matériaux, n'hésitez pas à laisser un commentaire. Nous continuerons à mettre à jour nos guides professionnels sur les systèmes de montage photovoltaïques.
