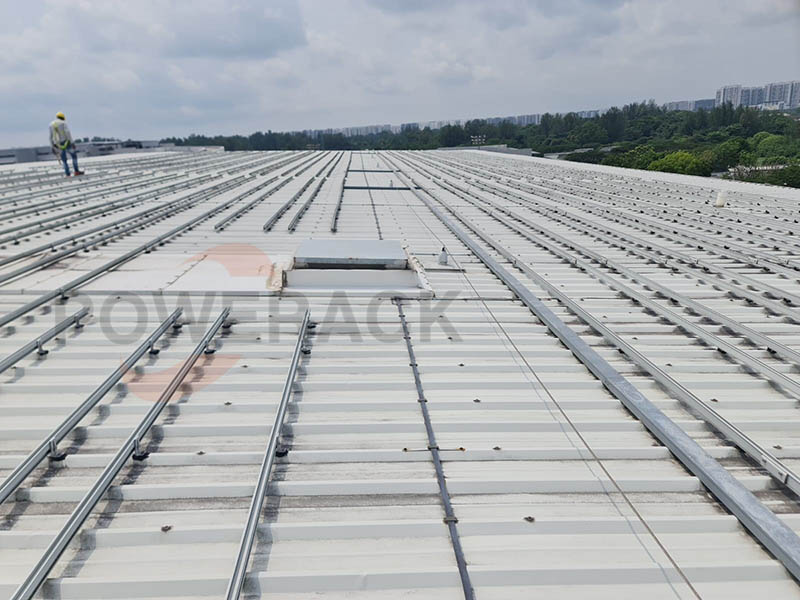

Les mesures structurelles coupe-vent pour systèmes de support photovoltaïque pour toitures métalliques il est nécessaire de prendre en compte de manière exhaustive plusieurs facteurs, comme suit :

1. Conception matérielle et structurelle

Matériau de support : Utiliser de l'acier résistant aux intempéries (tel que l'acier de construction au carbone, l'acier de construction faiblement allié à haute résistance) ou un alliage d'aluminium pour garantir sa stabilité et sa résistance à la corrosion sous la charge du vent. Par exemple, des matériaux tels que des boulons en acier inoxydable et alliage d'aluminium rail les pannes doivent répondre aux exigences des normes telles que GB/T 3190 et GB/T 3077.

Rigidité structurelle : Le système de support doit présenter une rigidité et une résistance suffisantes pour résister aux charges de vent. Par exemple, la portée du support d'un module photovoltaïque sur toit incliné a une déflexion admissible de L/250 et doit être conçue en fonction de la vitesse du vent (0,3 kN/m²) et de la charge de neige (1,4 kN/m²).

2. Mesures de raccordement et de fixation

Méthode de connexion : La connexion entre le support et le toit doit être réalisée à l'aide de boulons haute résistance (tels que des rivets aveugles ou des vis autotaraudeuses) ou par soudage. Il faut également veiller à ce que le trajet de transmission des forces du nœud de connexion soit libre afin d'éviter toute charge supplémentaire sur le panneau métallique du toit. Par exemple, le bloc en alliage d'aluminium est fixé à la panne de la rainure de guidage avec des boulons en acier inoxydable, et des dispositifs antidérapants doivent être mis en place.

Densité de fixation : Dans les zones sensibles au vent, il est nécessaire d'augmenter la densité des supports fixes et des vis, et d'utiliser des assemblages ou des colliers de serrage pour améliorer la capacité portante si nécessaire. Par exemple, lorsqu'une seule colonne à vis est insuffisante, vous pouvez augmenter le nombre de points de contact ou utiliser un collier de serrage linéaire.

3. Conception de la ventilation et du drainage

Espace de ventilation : Un espace de ventilation (≥ 100 mm recommandé) doit être prévu entre le module photovoltaïque et le toit afin de limiter les échauffements et d'éviter la condensation et les égouttements. Par exemple, lors de l'installation de modules photovoltaïques sur un toit en pente, un conduit de ventilation indépendant doit être aménagé.

Fonction de drainage : La disposition des supports ne doit pas affecter le drainage du toit afin d'éviter les fuites d'eau de pluie. Par exemple, lorsque les composants des supports photovoltaïques et le toit sont constitués de matériaux différents, des joints isolants ou des mesures anticorrosion doivent être utilisés.

4. Traitement imperméable et anticorrosion

Structure étanche : Les points de connexion entre les modules photovoltaïques et les toitures métalliques doivent être équipés de dispositifs d'étanchéité flexibles (comme un mastic neutre résistant aux intempéries) ou de couches d'étanchéité supplémentaires pour empêcher la pénétration des eaux de pluie. Par exemple, le chevauchement des toitures métalliques doit d'abord être recouvert d'un enduit de base, puis d'une toile polyester cousue.

Mesures anticorrosion : À l'exception de l'acier inoxydable, d'autres matériaux doivent sélectionner un traitement de surface (tel que la galvanisation à chaud, la pulvérisation de poudre électrostatique) en fonction du degré d'érosion environnementale et garantir que les impuretés telles que les scories de soudage et les taches d'huile sont éliminées avant l'installation.

5. Conception spéciale pour la résistance au vent

Renforcement de la résistance au vent : Lors du renforcement secondaire des toitures métalliques, des fixations résistantes au vent (comme des bandes de mousse et des patins en plastique) peuvent être utilisées pour améliorer la fixation. Par exemple, les grandes toitures métalliques, comme celles des terminaux et des gares ferroviaires à grande vitesse, doivent être fixées pour améliorer la résistance au vent.

Optimisation de la direction et de la disposition du vent : Adaptez la disposition du système photovoltaïque en fonction de la direction et de la vitesse du vent local, et installez des évents coupe-vent pour réduire l'impact du vent. Par exemple, système de support de toit en pente utilise des trous pour installer des supports de crochet et combine une fixation physique pour améliorer la résistance au vent.

6. Construction et réception

Sécurité de chantier : Toute construction est strictement interdite par temps de pluie, de neige ou de vent. Évitez les collisions lors du transport des composants. Vérifiez et corrigez les fuites ou les points chauds à temps après l'installation.

Exigences d'acceptation : les composants PV doivent être connectés de manière fiable à la structure principale du toit et le support doit être connecté au système de mise à la terre de protection contre la foudre en plus de deux points.
