1. Principes de sélection des supports pour toitures plates en béton

A. Allier stabilité structurelle et étanchéité

Les toitures plates en béton présentent une capacité portante élevée, mais leurs couches d'étanchéité sont fragiles. Le système de support doit, dans la mesure du possible, éviter d'endommager la couche d'étanchéité ou, lorsque la traversée est nécessaire, prévoir des mesures fiables pour garantir une étanchéité parfaite.

B. S'adapter à la pente du toit

La plupart des toits plats en béton ont une faible pente (généralement inférieure à 10 degrés), le système de montage nécessite donc des contrepoids ou un renforcement structurel pour assurer la stabilité des modules photovoltaïques et les empêcher de se déplacer en cas de vents forts ou à cause du ruissellement des eaux de pluie.

C. résistance aux intempéries

Le matériau utilisé pour les supports doit être très résistant à la corrosion ; on choisit généralement de l'acier galvanisé à chaud ou un alliage d'aluminium.

2. Principaux types de systèmes d'échafaudage

Compte tenu des caractéristiques spécifiques des toitures plates en béton, le marché propose principalement les solutions suivantes :

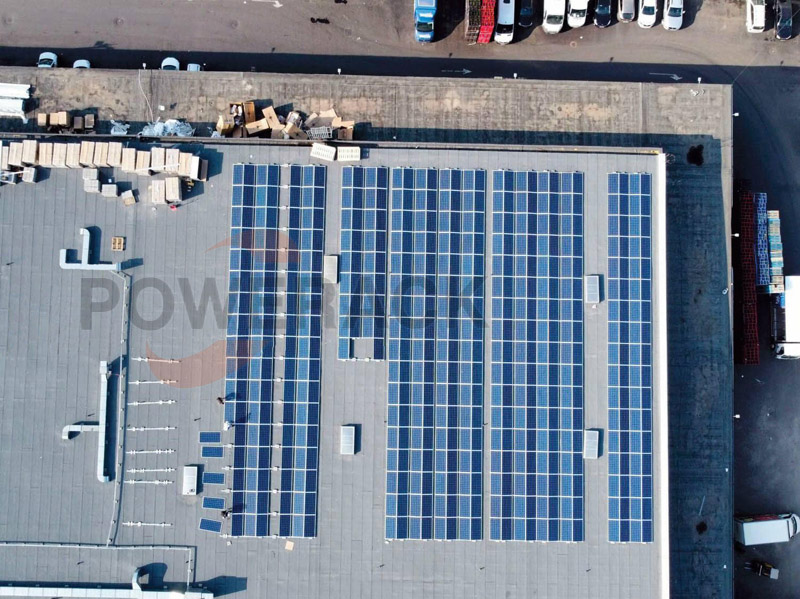

UN. Système de montage de ballast

C'est la solution la plus courante et elle offre la meilleure étanchéité. Elle utilise principalement du lest pour fixer les supports, évitant ainsi toute perforation du toit.

Caractéristiques : N'endommage pas la couche d'étanchéité du toit et convient aux zones exposées à des vents forts.

Méthodes de mise en œuvre :

Fondations sur plots en béton : des plots en béton sont coulés sur la toiture, et les supports sont installés une fois le béton complètement durci. L'avantage est la stabilité ; l'inconvénient est un délai de construction plus long, car le béton doit durcir.

Blocs de béton préfabriqués : Les blocs de béton préfabriqués sont utilisés à la place du coulage sur site, ce qui permet une construction plus rapide.

B. Système de blocs préfabriqués

Similaire à systèmes de montage solaire lestés, mais en utilisant des blocs préfabriqués spécialisés pour assurer le poids et le soutien.

Caractéristiques : Installation rapide et délais de construction réduits. Ceci est rendu possible par le montage direct des modules photovoltaïques sur les blocs de béton préfabriqués, ou par la fixation des cadres de montage sur ces blocs.

C. Équerre en aluminium / Support triangulaire

Il s'agit d'une structure de montage classique conçue pour les toits plats.

Caractéristiques : Robuste et très adaptable. Il est généralement construit à partir de profilés d’angle en aluminium formant une structure triangulaire qui supporte les panneaux solaires.

Applications : En fonction de la capacité portante du toit et des exigences d'étanchéité, différentes méthodes de montage (telles que des boulons d'expansion ou des pinces) peuvent être sélectionnées.

D. Système de ballast à angle réglable

Conçu pour les projets nécessitant un réglage d'angle.

Caractéristiques : L'inclinaison des modules solaires peut être ajustée en faisant glisser les pinces afin de s'adapter aux différentes latitudes et conditions d'ensoleillement, maximisant ainsi la production d'énergie.

Applications : Idéal pour les projets de toitures commerciales nécessitant un réglage précis des angles.
