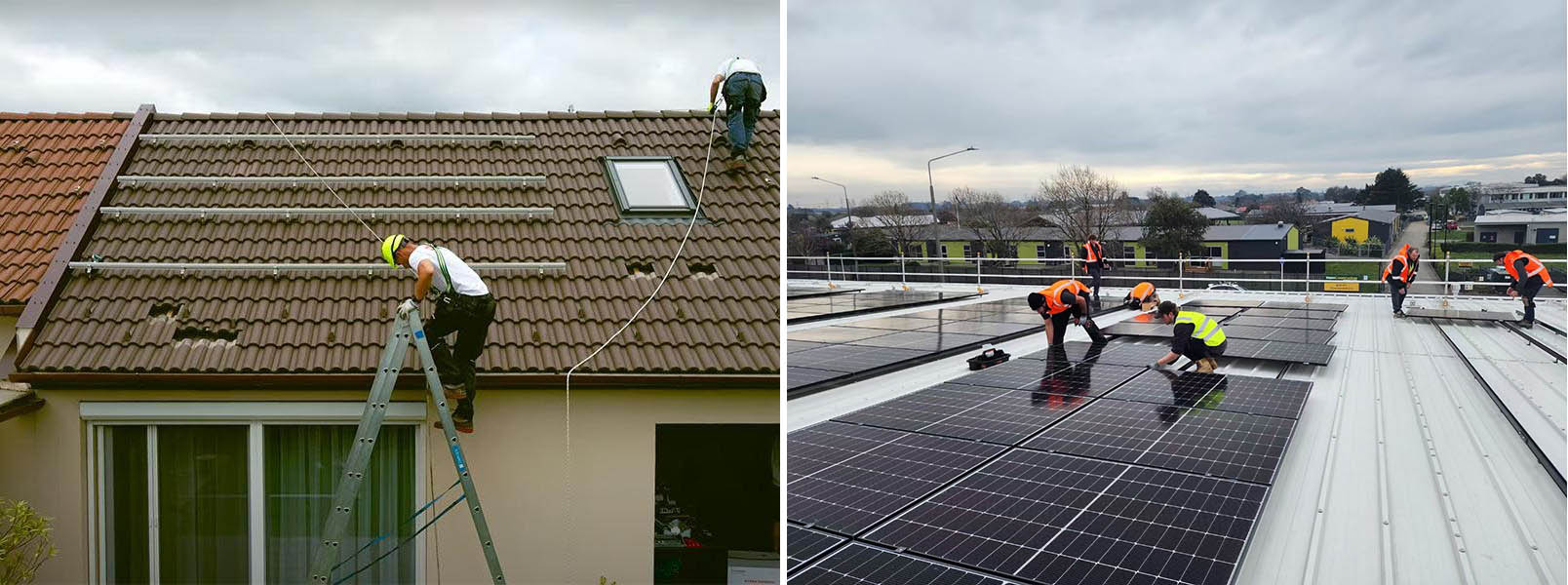

Toiture en tuiles vernissées : La toiture en tuiles vernissées convient aux centrales photovoltaïques distribuées de petite et moyenne taille, utilisant généralement un montage par crochet, fixé sur la structure du toit (comme des poutres en béton ou des poutres en bois) à travers crochets en acier inoxydable, ainsi que des rails et des cales de pression pour fixer les modules photovoltaïques. Lors de l'installation, la position des crochets doit être déterminée en fonction de la taille et de l'épaisseur des tuiles, des spécifications, des matériaux des poutres et des pannes, ainsi que de leur espacement. De plus, Système de montage PV Les toitures en tuiles vernissées sont généralement équipées de rails en alliage d'aluminium et de crochets en acier inoxydable, matériaux offrant une bonne résistance à la corrosion et au vent. L'installation est plus flexible et l'angle des supports peut être adapté aux besoins du client, ce qui permet de s'adapter aux exigences de latitude et de longitude de différents pays ou régions.

Toiture en tuiles d'acier colorées : Convient aux grands ateliers, entrepôts et autres toitures de grande surface. Les supports photovoltaïques sont principalement installés par fixation et par soudage. L'installation se fait par fixation spéciale sur la tuile ondulée en acier coloré, puis par rail de guidage. composants photovoltaïquesL'installation soudée utilise une soudeuse à boulons pour fixer les boulons soudés à la surface de la tuile en acier coloré, évitant ainsi les perforations. Les modules photovoltaïques sur les toits en tuiles en acier coloré sont généralement installés à plat, au même angle que le toit, et le nombre de modules installés dépend de la surface du toit et de la capacité portante. Grâce à la légèreté des toits en tuiles en acier coloré, la charge requise par le support est moindre ; il est généralement utilisé en alliage d'aluminium, dont le poids ne représente qu'un tiers de celui du support en acier.

Optimisation de l'espacement des supports

Toitures en tuiles vernissées : L'espacement des crochets pour les toits en tuiles vernissées est généralement calculé en fonction de la disposition des composants et de la longueur des rails. Composants de toiture vitrée Les tuiles sont généralement installées horizontalement, et la distance entre les crochets est uniformément répartie en fonction de la longueur des rails. En général, l'espacement des crochets des tuiles vernissées est d'environ 1 mètre, et une certaine distance d'accès (par exemple 300 mm) est réservée entre chaque rangée d'éléments.

Les tuiles vernissées étant cassantes, il est nécessaire de veiller à ce que les crochets soient positionnés avec précision lors de l'installation pour éviter d'endommager les tuiles.

Toiture en tuiles d'acier colorées : L'espacement des crochets sur les toits en tuiles d'acier colorées est généralement optimisé en fonction de la disposition des modules et de la capacité de charge des rayonnages. Les modules photovoltaïques sur ces toits sont généralement installés à plat, avec un espacement égal à 1,5 fois leur hauteur. Compte tenu de la diversité des types de tuiles sur les toits en tuiles d'acier colorées, il est nécessaire de choisir des pinces ou des méthodes de soudage adaptées au type de tuile lors de l'installation afin de garantir la stabilité et la sécurité des modules.

Le pas d'installation du toit en tuiles d'acier de couleur est généralement d'environ 1 mètre et une certaine distance d'accès (par exemple 300 mm) est réservée entre chaque rangée de composants.

En raison du poids plus léger du toit en tuiles d'acier de couleur, l'exigence de charge du support est plus faible, de sorte que l'espacement des crochets peut être relâché de manière appropriée pour améliorer l'efficacité de l'installation.
