De nombreux bâtiments industriels anciens, maisons individuelles anciennes et toitures en dalles de béton préfabriquées de première génération n'ont pas été conçus à l'origine pour supporter la charge de panneaux photovoltaïques, ce qui explique leur faible capacité portante globale. Le perçage de trous risque d'endommager l'étanchéité existante, et l'utilisation de supports de fixation traditionnels avec contrepoids pourrait engendrer des charges excessives, avec des risques pour la sécurité tels que la déformation, la fissuration et les infiltrations d'eau. Par conséquent, les solutions suivantes peuvent être envisagées pour l'installation de panneaux solaires sur les toitures anciennes.

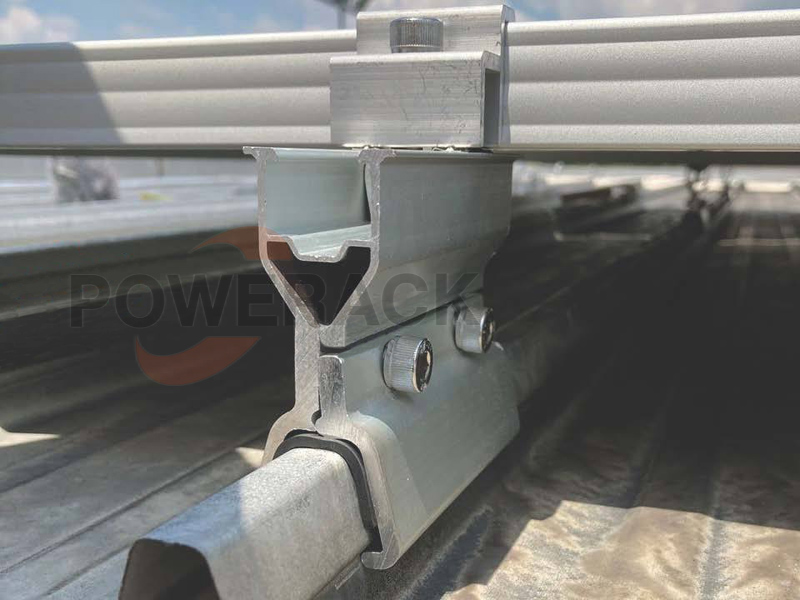

1. Léger Support de type pince en alliage d'aluminium (Idéal pour les anciennes tuiles de toit en acier laqué)

Caractéristiques : Fabriquées en alliage d’aluminium 6063T5, ces fixations pèsent trois fois moins que les supports en acier au carbone et offrent une excellente résistance à la corrosion. Elles se fixent sur les nervures des panneaux de toiture, sans perçage ni endommagement de la surface du toit. La charge est directement transmise aux pannes, évitant ainsi une pression concentrée sur les tuiles fines.

Applications : Toitures en acier à joints debout et revêtement coloré anciennes et toitures d'usine présentant une rouille mineure.

Remarque : Ne pas utiliser les pinces pour fixer directement des panneaux de toiture déformés ou endommagés. En raison de la forte aspiration du vent en bordure de toit, augmenter la densité des pinces à ces endroits pour améliorer la résistance au vent.

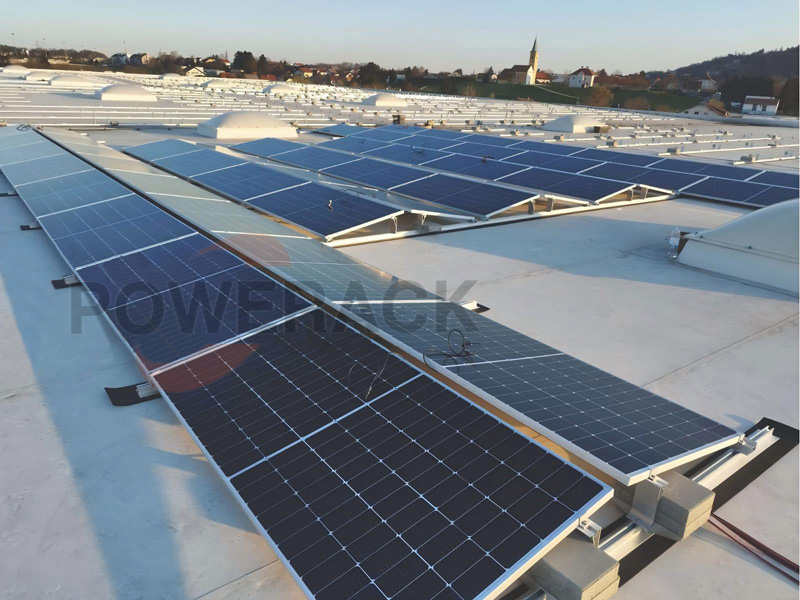

2. Décentralisé et léger Supports de ballast (pour les toitures plates en béton plus anciennes)

Les blocs de ballast traditionnels en béton massif, de grande taille, ont un poids mort élevé, ce qui est extrêmement préjudiciable aux toitures à faible capacité portante.

Caractéristiques : Ce système utilise plusieurs petits caissons de lestage pour répartir la charge et la fractionner. Cela réduit le poids en chaque point, augmente la surface de contact de la base et, associé à de larges patins de pression en caoutchouc, diminue la pression localisée. La surface recommandée des patins de pression doit être au moins trois fois supérieure à celle de la base afin de ne pas endommager la couche d'étanchéité.

Applications : Toitures plates en béton anciennes où le forage est interdit et la capacité portante limitée.

Remarque : Dans les zones exposées à des vents violents, le ballast ne peut être totalement supprimé ; son poids minimal doit être calculé en fonction des charges dues au vent. Il est interdit d’empiler des blocs de ballast à mi-portée des dalles de plancher fragiles.

3. Les racks à profil bas et à montage plat réduisent le besoin de contrepoids.

Au lieu de supports à forte inclinaison, utilisez racks discrets avec un petit angle d'inclinaison de 5 à 10°. Plus l'angle d'inclinaison est petit, plus la force de soulèvement causée par le vent est faible, ce qui entraîne une réduction significative du contrepoids nécessaire et une diminution substantielle de la charge totale sur le toit.

Avantages : La hauteur totale du système de montage est faible et son poids propre est léger, réduisant ainsi le risque de soulèvement dû au vent ;

Inconvénients : le rendement de production d’énergie est légèrement inférieur à celui des systèmes à forte inclinaison ; un espacement adéquat des modules doit être assuré pour éviter l’ombrage entre les rangées avant et arrière.

4. Forage et ancrage limités (à utiliser uniquement en dernier recours)

Si le poids total de la solution de ballast dépasse la limite, il est possible de percer un petit nombre de trous pour les ancrages chimiques ; évitez d'utiliser un grand nombre de boulons d'expansion.

Ne percez les points d'ancrage qu'aux emplacements des poutres et des colonnes de la structure principale en béton ; ne percez pas de trous dans les dalles de plancher minces ;

Chaque trou percé doit faire l'objet d'un processus complet d'étanchéité multicouche afin d'éliminer tout risque de fuites ultérieures.

Non recommandé pour les toitures anciennes : les supports traditionnels lourds en acier au carbone galvanisé à chaud et les gros ballasts en béton concentré, car leur poids mort élevé peut facilement entraîner une surcharge de la toiture.
