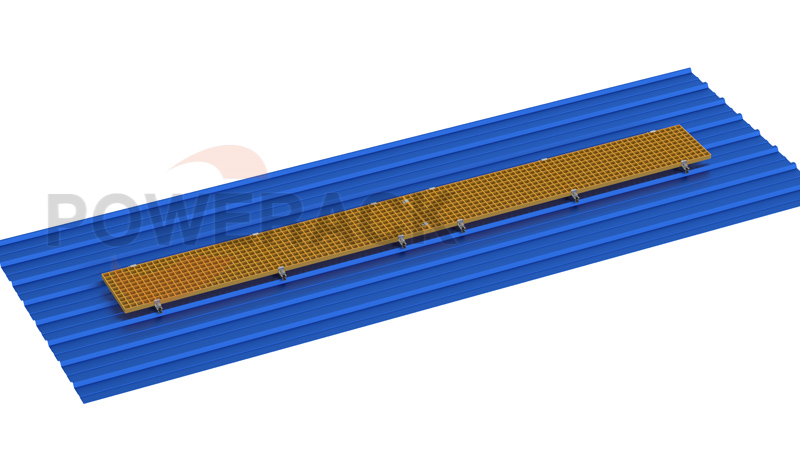

Les passerelles pour grilles photovoltaïques sont des voies d'accès et de maintenance modulaires conçues spécifiquement pour les centrales photovoltaïques, en particulier les systèmes distribués sur les toits.

Notre gamme de passerelles comprend principalement des passerelles en caillebotis de verre, des passerelles en caillebotis d'acier et des passerelles en caillebotis d'aluminium.

I. Préparation avant installation

1) Choix des spécifications : Les panneaux photovoltaïques pour passerelles sont généralement disponibles en épaisseurs de 25 mm, 30 mm et 38 mm, et peuvent être personnalisés ou découpés sur mesure en fonction des besoins du site. Par exemple, pour l’installation d’une grille en verre, une épaisseur de 25 mm ou 30 mm est suffisante pour le passage du personnel de maintenance. Si les panneaux doivent supporter des équipements plus lourds, une épaisseur de 38 mm ou plus est recommandée.

2) Outils et équipements de sécurité : Préparez des clés Allen, des clés hexagonales, une perceuse manuelle et des outils de coupe comme une scie à métaux. Les opérateurs doivent porter des lunettes de sécurité, un masque et des gants pour éviter d’inhaler de la poussière et se protéger contre les projections de débris.

II. Étapes d'installation

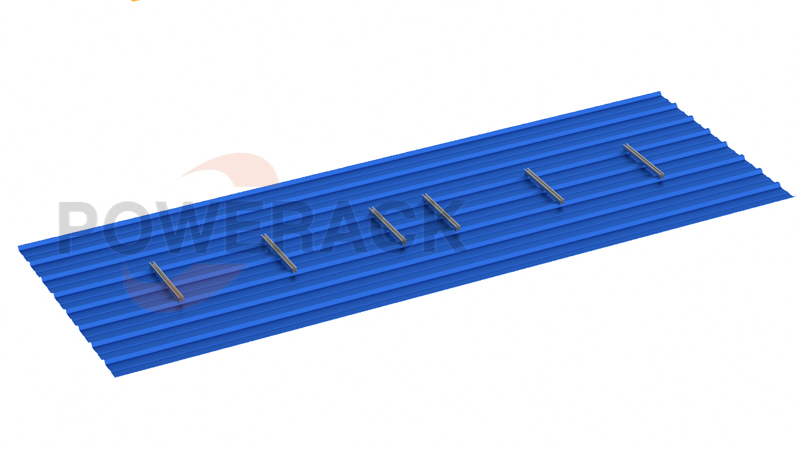

1) Installation des rails

Fixez les rails aux positions correctes en respectant l'espacement de 600 mm/800 mm (il est également possible d'utiliser des serre-joints pour fixer les rails).

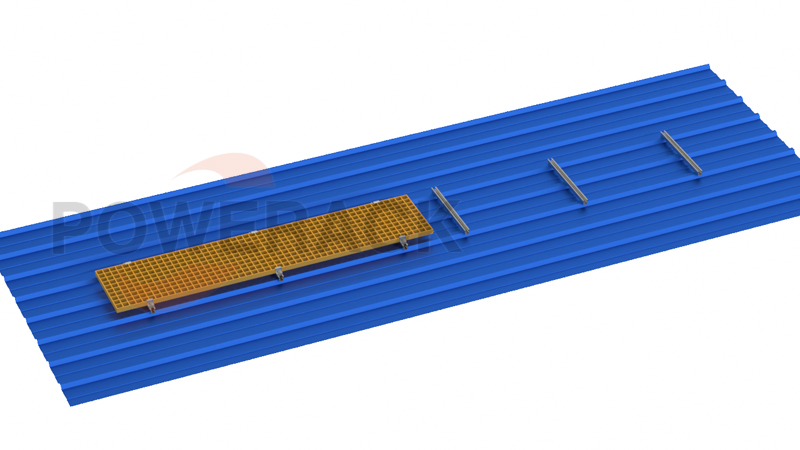

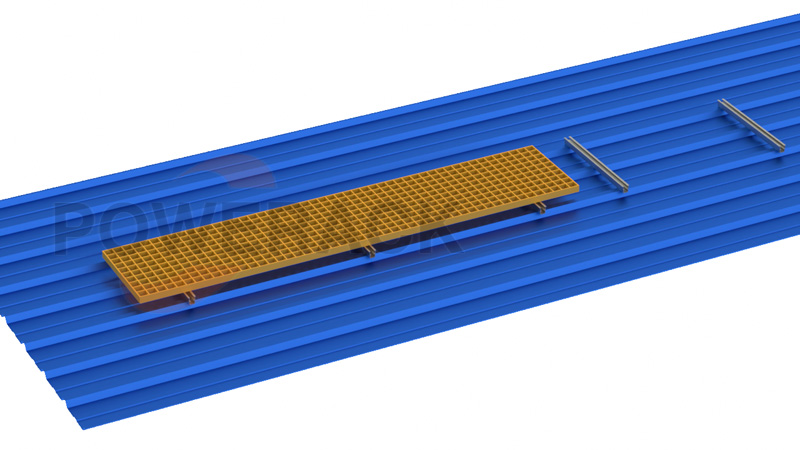

2) Pose et positionnement

Posez les panneaux de caillebotis sur les rails préinstallés et verrouillez-les solidement en place.

3) Fixation des bords

Fixez les rails aux panneaux de caillebotis sur tout le périmètre à l'aide de pinces d'extrémité.

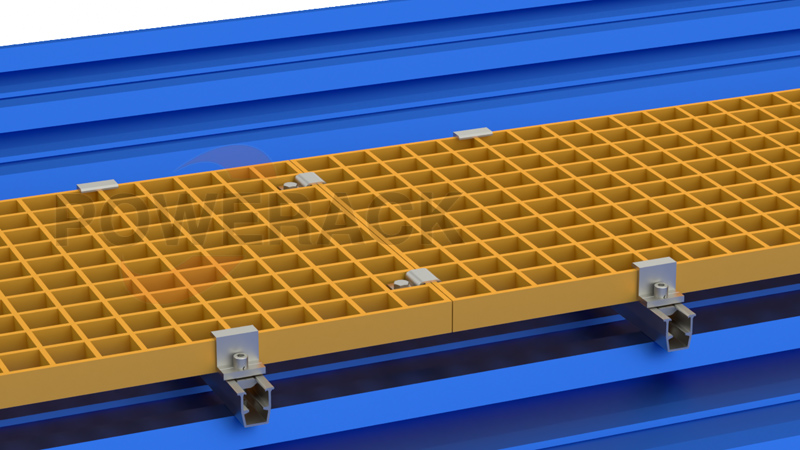

4) Connexion du panneau

Assemblez les panneaux adjacents à l'aide de fixations en forme de C, en utilisant au moins deux fixations par paire de panneaux pour assurer une stabilité globale.

III. Inspection d'acceptation

Vérifiez que tous les boulons de fixation sont bien serrés, que la grille est de niveau et exempte de déformation, et assurez-vous que les fixations sont solides et ne vibrent pas.
